压差旁通调试方法及流程

2019-08-28 17:00:36 来源： 骏逸舒适家 分类： 行业新闻 12859

家用两联供、地暖使用的小型自力式压差旁通阀，通过感应供回水侧的压力差大小，当压差达到预设定值后旁通阀会自动缓慢调节阀门的开启度，使通过压差旁通的水流量有一个逐渐调节的过程；用于控制小型中央空调或燃气锅炉水系统的基本水流量，以保证系统的可靠运行。

其优点是无需外动力，靠系统本身压力差工作，有效提高了运行安全系数，比传统电动压差旁通阀更为安全可靠，解决了电动压差旁通阀由于电路故障造成旁通失效的情况。

安装说明

　　1、压差旁通阀安装位置：位置1、安装在主机端进出水主管上，空气源热泵系统建议安装缓冲水箱，缓冲水箱安装在压差旁通的循环回路中，这样当旁通阀打开时缓冲水箱的水也参与循环（如下图），能加大压差旁通的循环水量；位置2、安装在未端离主机较远一个盘管的供回水主管路上；

　　2、压差旁通阀有水流方向指示，安装时注意旁通水流方向必须与系统的水流方向一致，否则导致压差旁通失效；

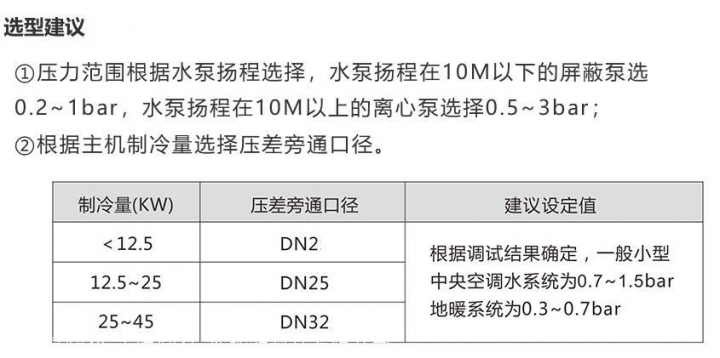

　　3、当主机制冷量过大时，DN32不能满足系统压差旁通流量要求的情况下，可以采取多个同口径压差设定值相同的压差旁通阀并联使用。

调试方法

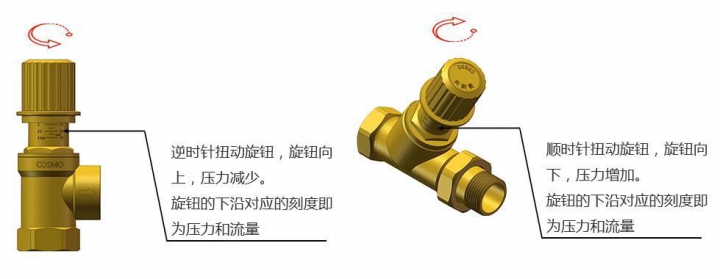

　　当选用0.5-3Bar压力范围的压差旁通，调试时关闭供回主管的阀门，模似风机盘管全部关闭的情况，将压力旋钮逆时针调至0.5Bar，此时压差旁通压力小，旁通水流量为大，将主机和水泵启动运行，慢慢顺时针调节旋钮逐渐加压至主机缺水保护跳机为止，此时压力所在的刻度值即为临界点，然后将压力旋钮逆时针回调压差旁通大压力3Bar的10%压力即回调0.3Bar左右（差不多一小格刻度）；压差旁通调试完毕后，再次启动主机试运行，确认调试结果。（若选用压差旁通压力范围为0.2-1Bar，则在临界点往回调0.1Bar，也是差不多一小格刻度）
