水箱按功能分为开式水箱和闭式水箱。闭式水箱又称承压水箱，是一种始终满水不与大气接触的，能承受一定压力的水箱称之为闭式水箱。

开式水箱是指与大气直接连通，不具承压能力的水箱称之为开式水箱。一般热水系统中大多采用开式水箱，本文主要介绍热水系统中开式水箱的正确开孔方式。

热水系统中水箱开孔根据其连接设备以及其功能应需要具备以下孔位：

1.主机循环出水口   2.主机循环进水口   3.末端供水口   4.末端回水口   5.补水口   6.溢水口   7.排污口   8.水位检测口   9.盲管口  10.检修口等

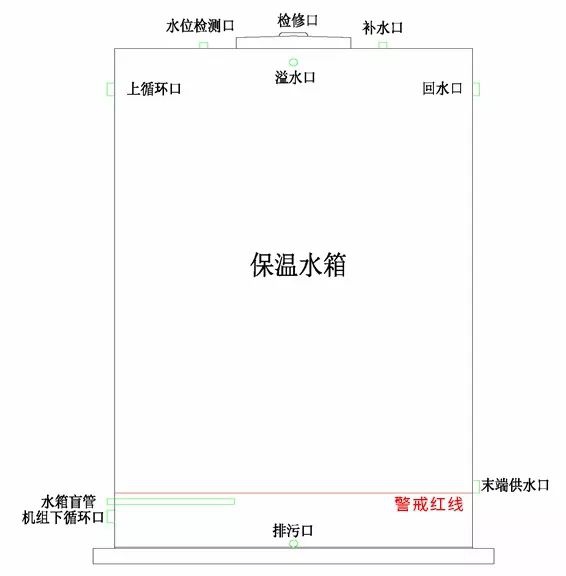

水箱开孔的正确方式

热水系统中，水箱开孔需注意以下两个问题：

1.末端供水口不能低于主机循环进水口，否则会导致主机抽不到水，导致报水流故障。

2.水箱感温盲管应装在主机循环进水口与末端供水口之间，并与主机循环进水口形成15°夹角。

3.水箱感温盲管不能少于250mm。

4.水位不能低于警戒红线，否则会影响主机与水箱循环，容易导致主机报水流故障。

水箱错误的开孔方式 1

错误原因：

1.水箱下循环口与末端供水口的距离过远，导致死水区的容积过大。水是分层的，热水往上、冷水往下；机组下循环口以下的水是凉水，此时只有把死水区的水排放完才有热水。

2.末端供水口低于水箱下循环口，当自来水断水时，机组抽不到水报故障。

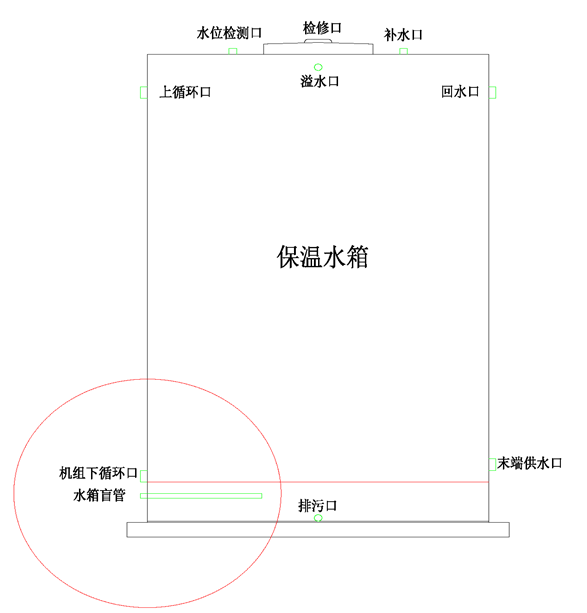

水箱错误的开孔方式 2

错误原因：水箱盲管开口位置在死水区，检测的水温会低于主机运行时抽到水的实际温度，最终会导致机组报高压停机。

机组与水箱的正确安装方式

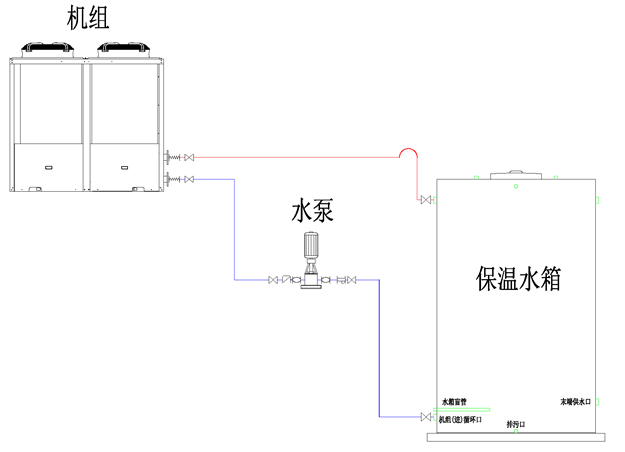

正确安装一：机组与水箱安装在同一平面。

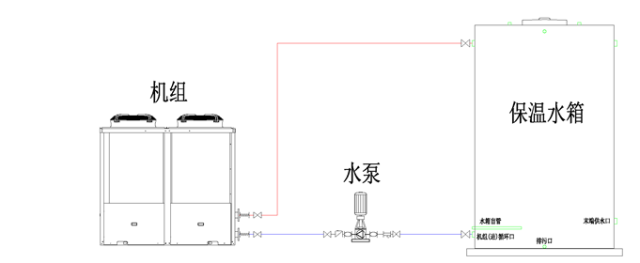

正确安装二：机组安装在高处，循环水泵、水箱安装在低处。

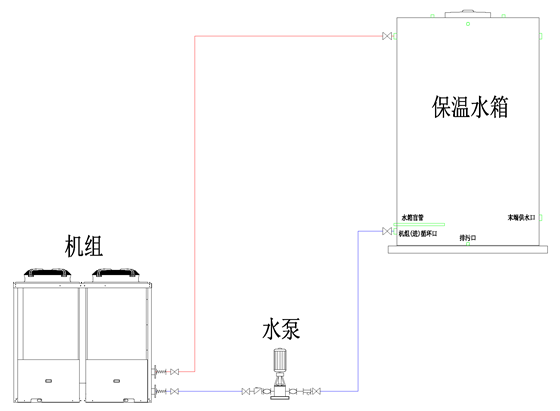

正确安装三：机组、循环泵安装在低处，水箱安装在高处。

机组与水箱错误的安装位置

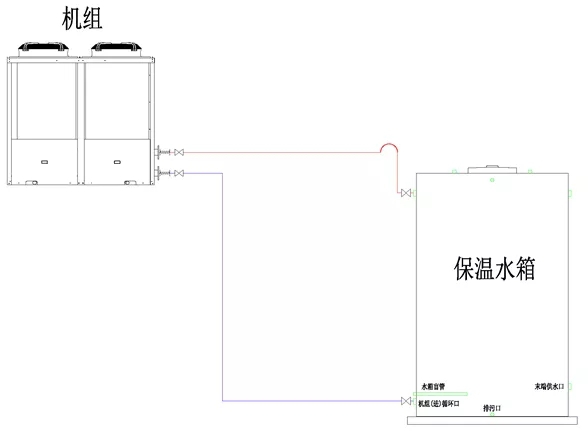

错误安装一：自带泵机组安装在高处，水箱安装在低处。

原因：机组自带泵不带吸程抽不到水箱的水，机组报水流故障。

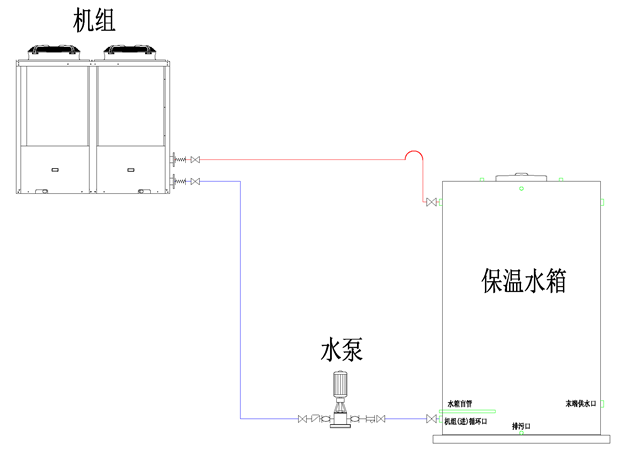

错误安装二：机组、循环水泵安装在高处、水箱安装低处。

原因：机组外置泵不带吸程抽不到水箱的水，机组报水流故障。

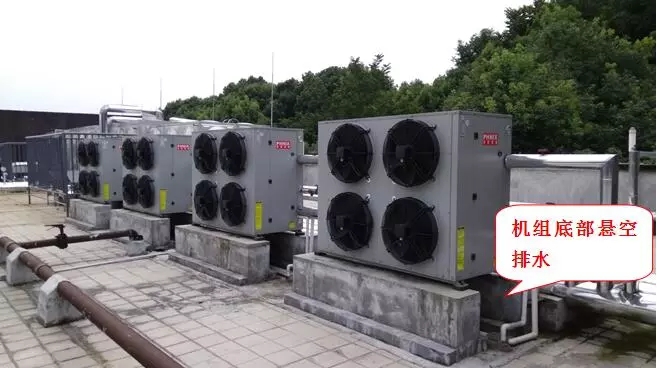

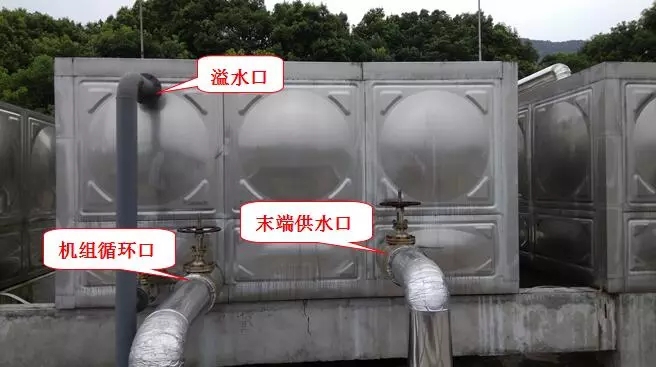

工程安装案例
